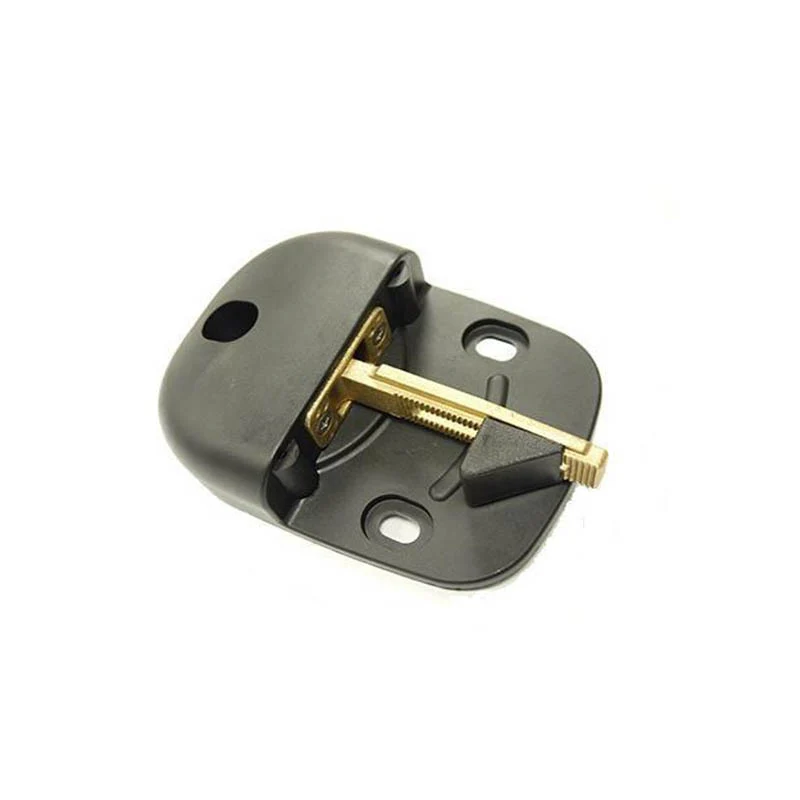

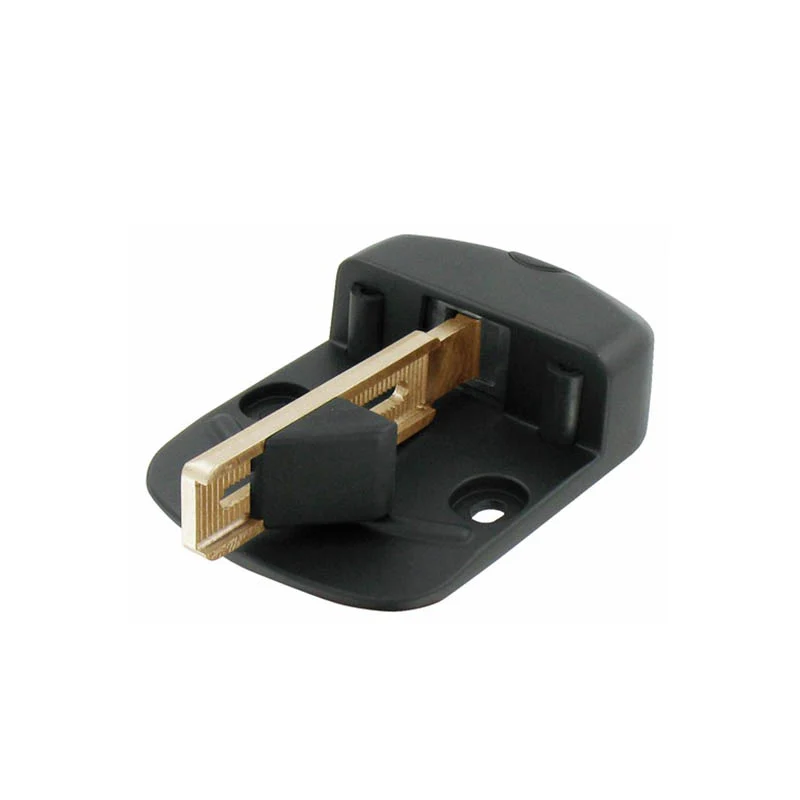

Sabot central réversible Tirard

Le sabot central réversible Tirard organise l’appui et la retenue des vantaux à la fermeture du portail battant. Sa conception réversible permet d’adapter le montage au sens de fonctionnement de l’installation.

La semelle composite et le bras en cupro-aluminium composent le mécanisme. Les réglages de largeur et les cales de hauteur permettent d’ajuster le sabot aux dimensions indiquées.

Caractéristiques techniques

• Type de produit : Sabot central automatique portail battant
• Marque : Tirard
• Fonction : Verrouillage automatique
• Conception : Réversible sans outil
• Semelle : Composite
• Bras : Cupro-aluminium
• Fixation : 3 points
• Finition : Noir RAL 9005
• Dimensions : 157 x 100 mm
• Hauteur : 40 à 50 mm (avec cales)
• Compatibilité : Vantail 25 à 85 mm

Contenu du produit

• 1 x Sabot central automatique Tirard
• 2 x Cales de réglage

Les points forts

• Montage réversible

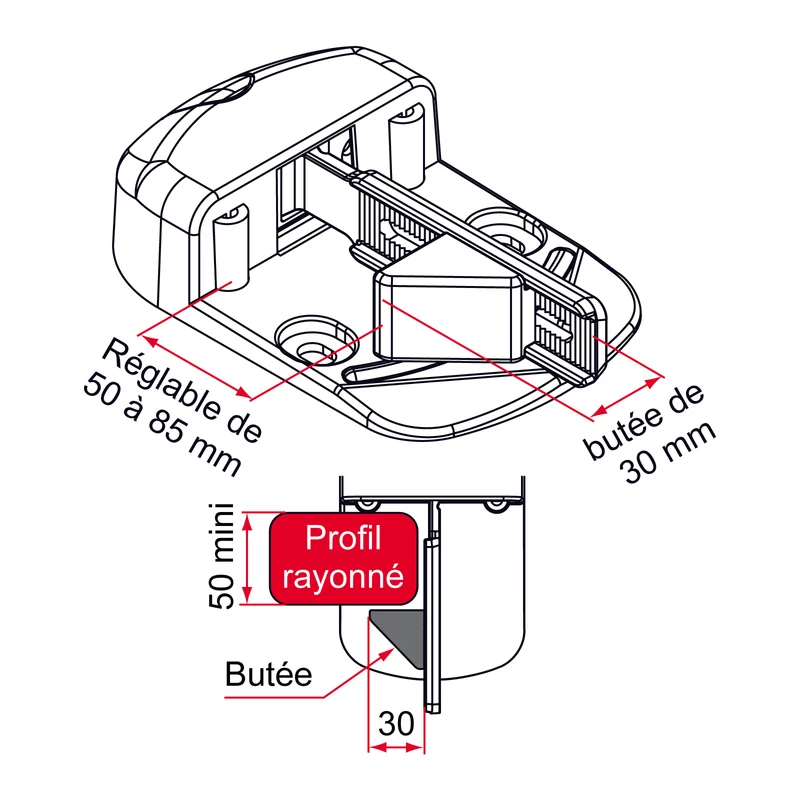

• Réglage pour l’épaisseur des vantaux
• Hauteur adaptable avec cales

Adapter le sens et la hauteur

Vérifiez quel vantail doit être reçu en premier, puis réglez le sabot selon le montage correspondant. Ajustez la hauteur avec les cales prévues et contrôlez le jeu sous les vantaux. Les limites de réglage ne remplacent pas la vérification des cotes réelles.
